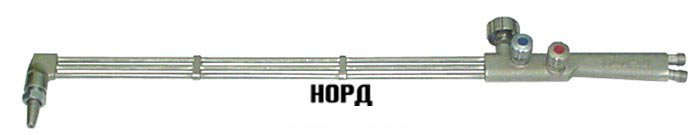

Резак « Норд» L 800 пропан 90

Резак « Норд» L 800 пропан 90

Технические характеристики

ТУ3645-001-07523758-98 Таблица №1 (при использовании в качестве рабочего газа - Ацетилен)

№ п/п Наименование показателя Норма
Детали мундштука

Гильза

ОА 1А 2А

Смеситель

ОА 1А 2А

Мундштук внутренний

ОА 1А 2А 3А 4А 5А
1 2 3 4 5 6 7 8
1 Толщина разрезаемого металла, мм 3-8 8-15 15-30 30-50 50-100 100-250
2 Давление газов в МПа (кгс/см2) не более:

Кислорода

Ацетилена

0,3(3) 0,35(3,5) 0,4(4) 0,45(4,5) 0,5(5) 0,75(7,5)
0,1(1)
3 Расход газов , не более:

Кислорода (суммарного)

ацетилена

2,5

0,45

3,2

0,5

4,2

0,65

6,7

0,75

11,4

0,95

19,6

1,15

4 Скорость резки, мм/мин, не менее: 800 500 380 320 250 -
5 Ширина реза, мм 1,5 2 2,5 3 4 5
6 Время на один подогрев в начале резки в замкнутом контуре листа сек, не более 11 15 18 24 30 -
7 Уровень звука, ДБА, не более: 80
8 Габаритные размеры резака, мм, не более: 535(800;1000)х166х65
9 Масса резака (без комплекта мундштуков), кг, не более: 1,1 (1,3;1,6)

  Таблица №2 (при использовании в качестве рабочего газа - Пропан, пропан-бутан, природный газ)

№ п/п Наименование показателя Норма
Детали мундштука

Гильза

ОП 1П 2П 3П

Смеситель

ОП 1П 2П

Мундштук внутренний

ОП 1П 2П 3П 4П 5П 6П
1 2 3 4 5 6 7 8 9
1 Толщина разрезаемого металла, мм 3-8 8-15 15-30 30-50 50-100 100-200 200-300
2 Давление газов в МПа (кгс/см2) не более:

Кислорода

Пропан-бутана

0,3(3) 0,35(3,5) 0,4(4) 0,45(4,5) 0,5(5) 0,75(7,5) 1(10)
0,11(1,1)
3 Расход газов , не более:

Кислорода (суммарного)

Пропан-бутана

Природного газа

3,2 0,36 0,7 4,1 0,41 0,9 5,3 0,49 1,08 7,7 0,49 1,08 12,3 0,62 1,38 20,8 0,68 1,5 27,8 0,85 1,92
4 Скорость резки, мм/мин, не менее: 700 460 380 340 280 200 -
5 Ширина реза, мм 1,8 2,0 2,5 3 4 5 5
6 Время на один подогрев в начале резки в замкнутом контуре листа сек, не более 10 12 15 18 21 36 -
7 Уровень звука, ДБА, не более: 80
8 Габаритные размеры резака, мм, не более: 535(800;1000)х166х65
9 Масса резака(без комплекта мундштуков), кг, не более: 1,1 (1,3;1,6)

Примечание: Расход газа при работе резака на природном газе: Vпг= 2,5 Vпб, где Vпб – расход пропан-бутан
